Подключение трехходового клапана HERZ Calis-TS

[SgB]

Если я правильно понял, то Алексей-сервис считает работающими два нижних варианта (работа клапана на смешение):

Собрал по правому нижнему рисунку!!!

Так что, уважаемый tiptop, вы соавтор, со всеми вытекающими и втекающими!

[tiptop]

Собрал по правому нижнему рисунку!!!

Хоть по левому нижнему, хоть по правому - понятно, что у 3-ходового одно и то же место. А вот если насос стоИт на вертикальном участке, то лучше было бы, чтоб он качал снизу-вверх (из насоса воздух лучше выходит).

со всеми вытекающими и втекающими!

Рад нашему общему успеху. Уж не знаю, какой ещё смайлик запостить...

[bwt]

А я вот какое то время назад отдал предпочтение смесительным клапанам.
У HERZ Calis-TS (при определённых условиях, ) через 2 -3 года эксплуатации приклинивало шток.
Неоднократно. VDI 2035.

[Dim@]

Отдал предпочтение смесительным клапанам у которых через 2–3года заклинивает шток? Интересно...

[tiptop]

отдал предпочтение смесительным клапанам.
У HERZ Calis-TS (при определённых условиях, ) через 2 -3 года эксплуатации приклинивало шток.

bwt, чувствуется, что благодаря Вам, теперь на этом форуме не заскучаешь.

Регулирующие клапаны по конструктивному исполнению делятся на две большие группы - прямоходные (со штоком) и поворотные (со шпинделем, соответственно).

И те, и другие можно поставить в схему для работы как на смешение так и на разделение.

А вот уж как работать будут - надо разбираться по-отдельности...

P.S. Кстати, на фотографии в Вашем сообщении симпатично смотрится то, что насосы качают снизу-вверх.

[bwt]

А я вот какое то время назад отдал предпочтение смесительным клапанам.
У HERZ Calis-TS (при определённых условиях, ) через 2 -3 года эксплуатации приклинивало шток.
Неоднократно. VDI 2035.

Отдал предпочтение смесительным клапанам у которых через 2–3года заклинивает шток? Интересно...

Вот удивителен великий русский язык - случайно переставь фразы и смысл совершенно другой ?!

Herz _ "Оригинальное" название производителя:
_http://herz-armaturen.ru/catalog/94/

ESBE _ Мне нравится серия MG - неубиваемые.
_http://www.esbe-spb.ru/cash/groups/6.html

[bwt]

на фотографии в Вашем сообщении

Чего то не очень!
Была необходимость собрать систему в определённых финансовых рамках (а тут и вентиляция - 2, отопление, пол, водоподготовка, и всё в пределах 435000?)
Пришлось по максимуму оптимизировать - и убрать "лишнее", без чего можно обойтись. Ну и убрал - краны, ...
Оптимизировал!

[bwt]

насосы качают снизу-вверх

Как в анекдоте про поручика Ржевского - господа, о п...... не слова?! (Я о накипи о отложении солей)
(И о "мерах по предотвращению")
Не, щас спою!
Все мы прекрасно знаем, что ни под каким предлогом нельзя лезть в бэушное оборудование - текущие автовоздушники, закоксовавшиеся предохранительные клапаны, приклининные шаровые краны - иначе скажут - до тебя всё прекрасно работало! То есть воздушники закрыты!

Когда система ориентированна вверх, и насосы качают вверх, в основном после проведения регламентных работ в обратке слышны "булькающие" звуки, и выгнать газообразную составляющую черезвычайно сложно - промываем водой - загоняем свежий кислород. (В принципе я о многоконтурных системах)
Насосы забирают теплоноситель с "газами" из верхней части коллектора и снова закидывают в систему
Мощности насоса иногда не хватает чтобы "продавить" теплоноситель, особенно когда есть горизонтальные участки трубопроводов.
Для себя нашёл решение - направление насосов - подачей - обраткой вниз.
В этом случае всё происходит наиболее "спокойно" и для пользователя и для эксплуатационщика.

Кстати, техническое решение системного коллектора частично "сплагиатировал" у ведущих европейских производителей. В нижнем, "обратном" коллекторе вварены обоймы большего диаметра и подающий
"одевается" сверху. Облегчается монтаж, ну и ремонтопригодность (чай ржавейка).

Где то "проскочил" вопрос об оседании шлама в разделителе.
Фиг там. При сливе с разделителя всё чисто, а вот на грязевике - то ДА!

[bwt]

P.S. Два штуцера сбоку - на всякий случай (а случаи всякие бывают)
Как то пришлось подключать "обогрев уличного прудика со спящими рыбками" через теплообменник.
Для клиента оказалось экономически более выгодно сделать "свой вклад в глобальное потепление", нежели платить за "эвакуацию и содержание"
В нашей климатической зоне средняя температура -22-25С. Прикольно - снег по колено (когда бывает), подсвеченная лужа парит! Завораживает!

[bwt]

А! О!
"Умный дом", компьютеры контролируют и управляют всеми процессами.
Отопление_охлаждение четырёхтрубные фанкойлы, по холоду 32 кВт чиллер. (трубки медные)
Радиаторы алюминиевые (9шт, итальянские, очень надёжного производителя )
Котлы Protherm KLO 2шт.
Так вот, чрез 2,5 года бойлер B200Z начал "проседать по нагреву" ГВС - накипь на внутренних стенках
стального теплообменника.
Странно, но человек вместо промывки за 3,5 тысячи принял решение о покупке бойлера ACV 150л.

[SgB]

У HERZ Calis-TS (при определённых условиях, ) через 2 -3 года эксплуатации приклинивало шток.
Неоднократно.

А каковы эти условия? Жесткая вода?

[bwt]

А каковы эти условия

Стабильные условия эксплуатации - температура не меняется, шток не движется.
В разных случаях - где то накипь, где то соли.

[Sergeba]

Вопрос такой. У меня система ГВС замкнута в контур, в котельной стоит насос с таймером. Есть желание организовать в удалённом санузле тёплый пол, используя контур ГВС. Получиться ли использовать трёхходовой клапан для понижения температуры воды в тёплых полах с 55 градусов до комфортных 30-35 без использования дополнительного насоса? Т.е. будет ли работать этот клапан, в режиме разделения и подмеса потока. Точнее нужно чтобы он порциями подавал воду в дополнительный контур тёплого пола, в случае, когда температура пола начинает понижаться ниже установленной.

[bwt]

Sergeba

Как вариант Meibes, Oventrop, и дифференциальным перепускным клапаном, но что-то сомнительно, что будет корректная работа без насоса.
И допускается ли работа этих узлов с средой ГВС.

_http://www.meibes.ru/index.php?option=c ... Itemid=225

[Mazay]

Sergeba

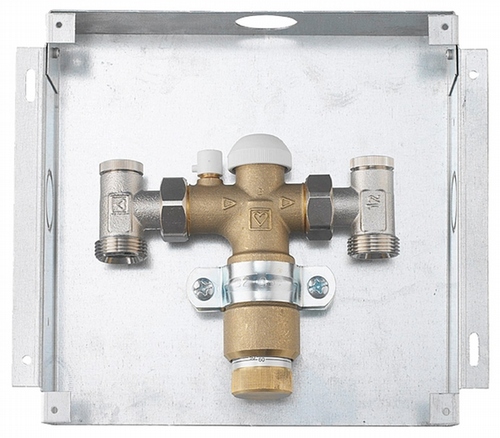

Можно комплект от Herz вот такой попробовать:
_http://msk.heiz.ru/catalog/?ecwid_produ ... ct=2281195

[belkazz]

Если я правильно понял, то Алексей-сервис считает работающими два нижних варианта (работа клапана на смешение):

Собрал по правому нижнему рисунку!!!

Так что, уважаемый tiptop, вы соавтор, со всеми вытекающими и втекающими!

стрелки на клапане к насусу или от насоса?? и на нижней правой схеме насо на подаче??

[аристошка]

Sergeba посмотри Oventrop Unibox E plus

[cineman]

Хочу напомнить, что все эти отопительные железки со штоками и сальниками могут быстро засориться солями или заржаветь в ГВСной воде. У ESBE есть смеситель для ГВС. Можно его использовать. Но проще установить в помещении с тёплым полом электрический комнатный термостат, который отключал бы насос по температуре воздуха. Сама линия подачи до водоразборных смесителей должна быть утеплена. Потому она будет медленнее остывать, чем голая труба в полу. Проверенно на собственном соседе, пол от несмешанного ГВС с подачей ок 60 гр. С с насосом и термостатом вполне работает. Некоторого снижения температуры можно достичь, пропустив обратку ГВС через полотенцесушитель.

[belkazz]

подскажите ! правильно ли я собрал узел на теплый пол! ?? фото прилагаю!
и правильно ли я поставил датчик, термо головки клапана??

[Айсан-Техник]

Узел собран правильно, а вот некоторые нарисованные стрелки смотрят не туда, куда надо.
И еще - коллектор с расходомерами "работает" только в одну сторону - убедитесь в направлении потока теплоносителя!!! Подозрение, что стрелки на коллекторе тоже напутаны
